电路是如何布管?
相线红、黄、绿,零线蓝、黑接地双色,控制线宜用黄色地线的线径必须与相线、零线相对应。

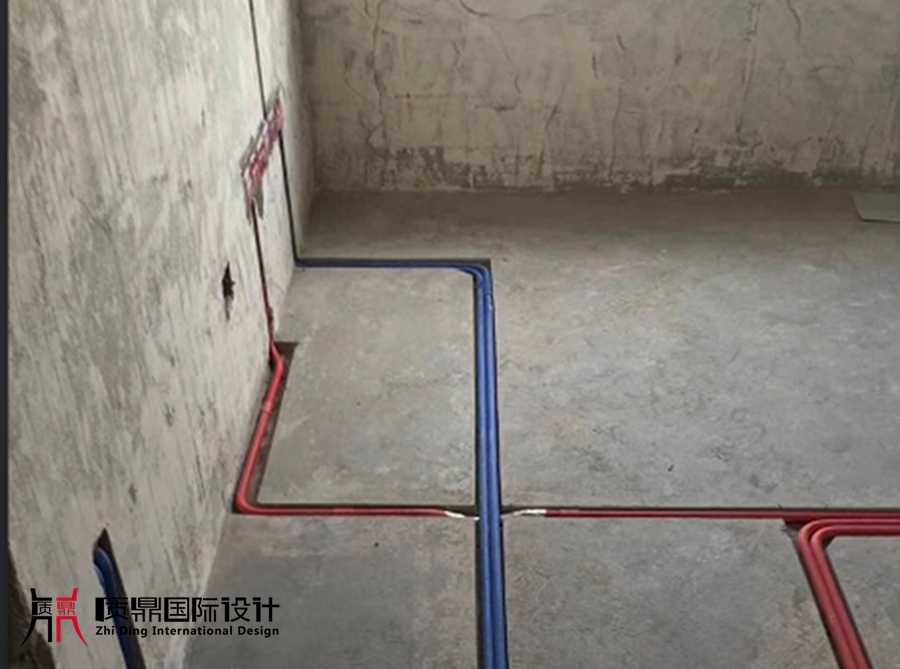

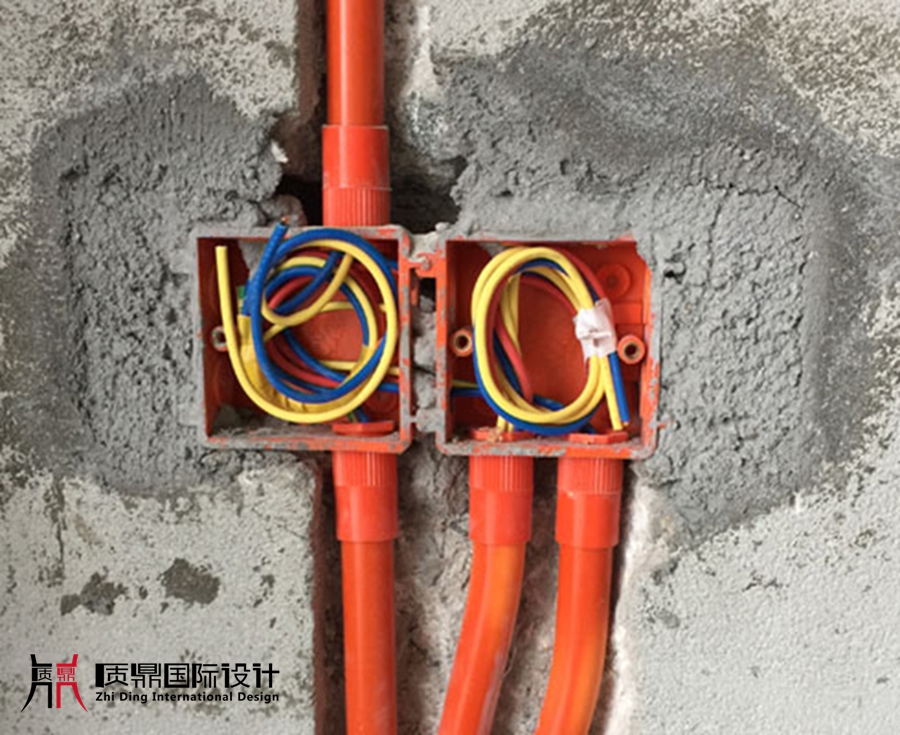

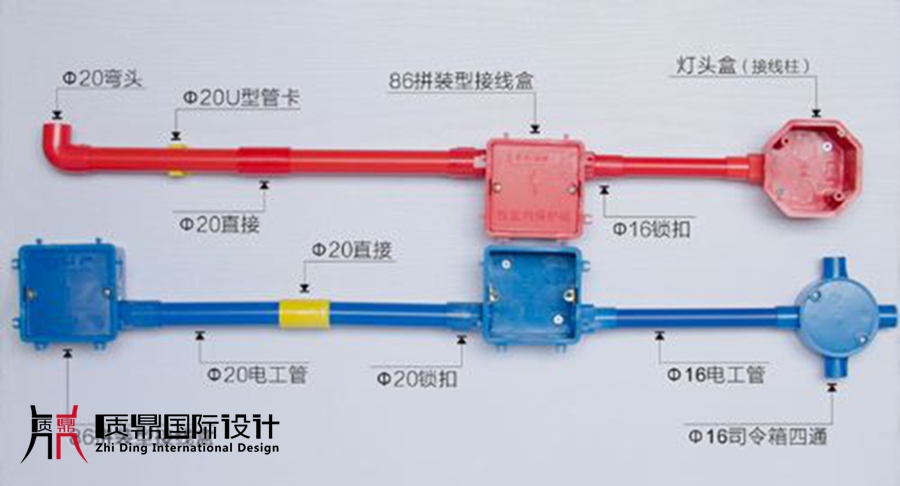

穿线管铺设需横平竖直,管与管,管与管件连接的应使用专用连接件。线管在线槽中必须固定,线盒与线管相接时应使用锁母。

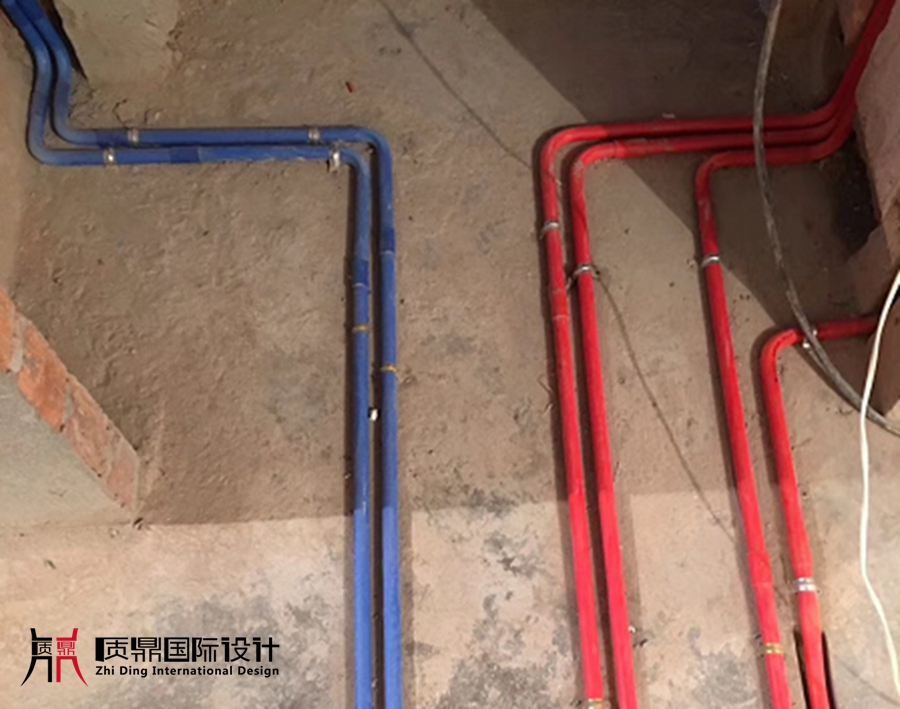

电路管线固定每隔40cm加一个卡子,弯头两侧100mm至150mm固定一个卡子。
管内所穿电线的截面积之和必须小于40% 。16mm不宜超过3根,20mm不宜超过4根。

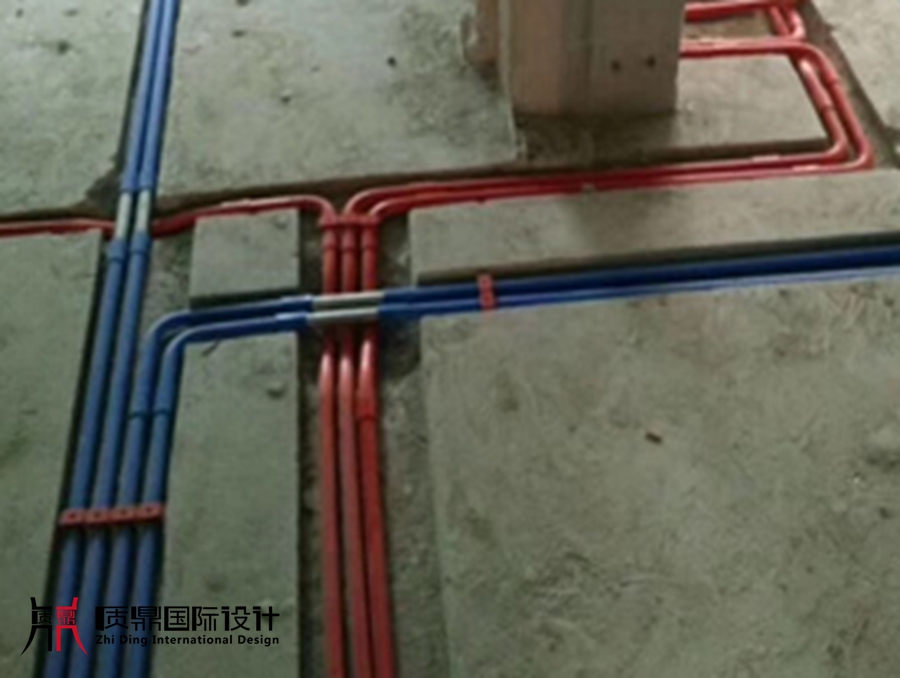

布线时,强弱电交叉时,为防止强弱电干扰,使用金属过桥弯进行绝缘处理,也防止强电进入弱电系统引起电器烧毁事故。

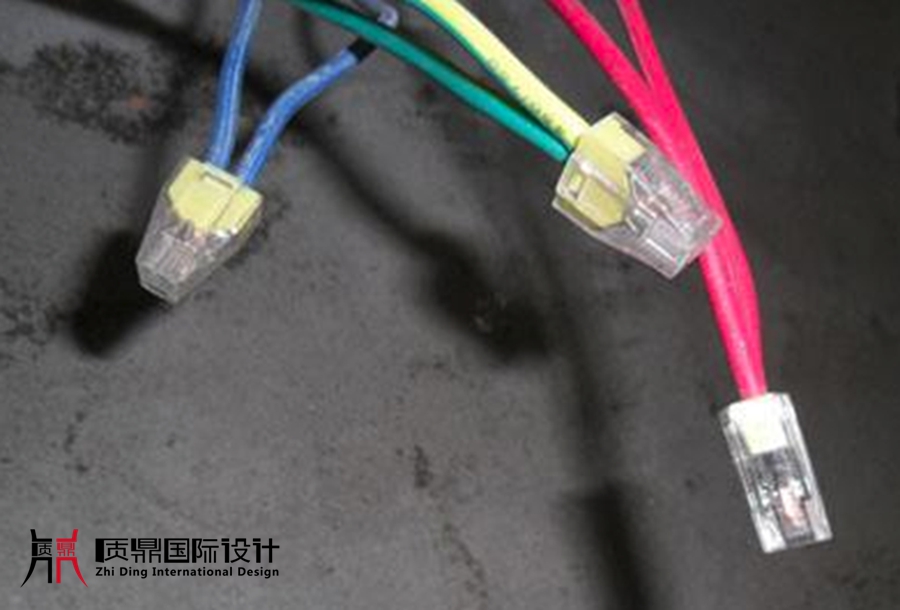

所有外露线头,必须统一使用电线保护帽进行保护,以防触电。
测试:电路施工完毕后,进行绝缘电阻值摇测。
